動力噴霧ポンプ/アルティフロー動噴

●アルティフロー動噴

製造元/株式会社丸山製作所

MS413
アルティフロー動噴/MS413
MS753
アルティフロー動噴/MS753
電話で注文できる通販SHOP、電話だから簡単注文、電話だから無理も言える@噴霧装置や噴霧機器の製造販売 そよ風くん 害虫、害獣駆除用品の通信販売 テクノ株式会社
安心・簡単・便利な決済始めました!yahooウォレット決済、テクノ株式会社
テクノ株式会社のネットSHOPは会員登録でいつでも現金値引き!
官公庁など公的期間にも対応!見積書、請求書、領収書の発行承ります。テクノ株式会社


●製品特徴


動力動噴ポンプ、アルティフロー動噴

新設計の調圧弁で調圧性能を15%もアップ
●調圧性能が一段と向上。より高いノズル噴霧圧が

得られホース2本出しでも安定した噴霧ができます。
●動噴締切圧とノズルの噴霧圧の差が少なく
コック開の立ち上がりからパワフルな噴霧が
出来るレスポンスのよい調圧弁です。

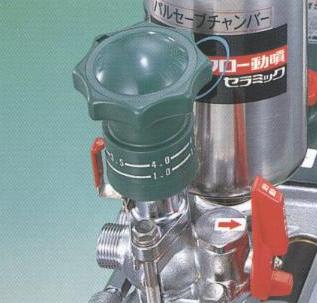

扱いやすい調圧弁です
●スプリングストロークを長く柔らかくことで、容量性能を

向上させるとともに、操作性がとてもよくなりました。
(MS513以上)
●大型ダイヤルは滑りにくく握りやすく軽い操作感が評判です。
●さらにバイパス回路内蔵。調圧ダイヤルはそのままで

ワンモーションで余水切替えできます。
●調圧弁玉もセラミックで長持ちします。

動力動噴ポンプ、アルティフロー動噴

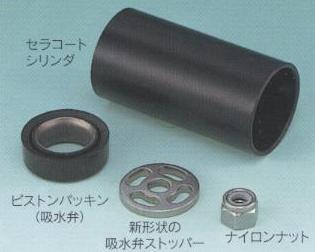

超硬セラコートシリンダも大きな魅力
●シリンダ内面はMAC処理(セラミック溶射コーティング)

を施し、超硬合金と同等以上の硬さと耐摩耗性があり
丈夫で長持ちします。
●耐熱性に優れ、ヒートショックに強いことも自慢です。
●セラミック層は摩擦抵抗が非常に小さく

ピストンパッキンも損耗を抑えます。

動力動噴ポンプ、アルティフロー動噴

メンテナンスが簡単

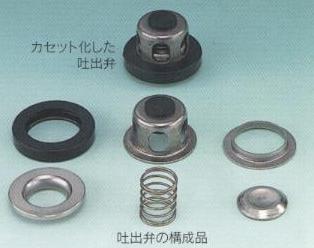

●カセット化した吐出弁は、取替えがとても簡単にできます。
●吸水弁ストッパーの固定は、全機種ナイロンナット方式と

しました。ナットを締め付けるだけで確実にロックできます。
●シリンダヘッドにはドレーンを装備。水抜きがラクで

凍結トラブルを防止します。

動力動噴ポンプ、アルティフロー動噴

低騒音化を実現
●玉形の吐出弁を採用。弁座と当たる発生音を抑え、

低騒音化を進めました。併せて、薬液の流れが
スムーズになり流量アップの効果も得られました。

エアー抜けを抑えるパルセーブチャンバー
(MS513/MS613/MS653/MS753タイプ)
●特殊ペレット入りのエアーチャンバーを採用。

特殊ペレットの動きで薬液と空気の接触面が
少なくなり、チャンバーのエアー抜けを抑えています。
●長時間連続運転も安定吐出し、振動、騒音の

発生を防止します。
●性能表・価格

動力動噴ポンプ、アルティフロー動噴

※最高圧力、回転速度、所要動力の( )は、灌水使用時と数値です。

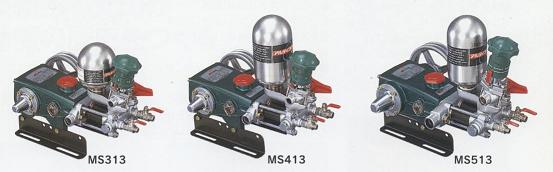

名称 MS313−A MS413−A MS513−A
寸法(長×幅×高) mm 415×242×298 415×242×363 449×271×361
質量 kg 10,5 11 14,5
吸水量 L/min 20〜26(32) 26〜32(41) 33〜37(50)
最高圧力 MPa {kgf/Cu} 5(1) {50(10)}  5(1) {50(10)} 4(1,5) {40(15)}
回転速度 rpm 700〜900 (1100) 900〜1100 (1500) 800〜900 (1200)
所要動力 kw
ps
2,0〜2,6(1)
2,7〜3,5(1,4)
2,6〜3,3 (1,3)
3,5〜4,5 (1,8)
2,7〜2,9 (2,0)
3,6〜3,9 (2,7)
Vプーリー mm 152(A−2) 152(A−2) 178(A−2)
吸水ホース mm×m Ф19×3,0
(ストレーナ付き)
Ф19×3,0
(ストレーナ付き)
Ф25×3,6
(ストレーナ付き)
排水ホース mm×m Ф13×3,0 Ф13×3,0 Ф19×3,6
元コックネジ G1/4 G3/8 G1/4 G3/8 G1/4 G3/8
灌水口ネジ Rc1/2×2 Rc1/2×2 Rc3/4×2
販売価格(税込) ¥ 127,050− ¥141,750− ¥154,350−

動力動噴ポンプ、アルティフロー動噴

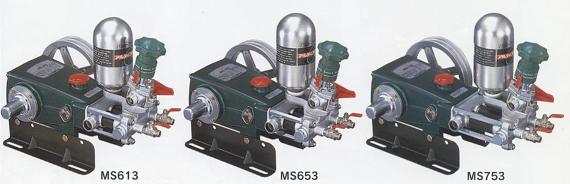

名称 MS613−A MS653−A MS753−A
寸法(長×幅×高) mm 510×312×399 510×312×419 551×312×419
質量 kg 19 19 20
吸水量 L/min 36〜47(61) 45〜56(63) 52〜67(73)
最高圧力 MPa {kgf/Cu} 5(1,5) {50(15)}  5(1,5) {50(15)} 5(1,5) {50(15)}
回転速度 rpm 650〜850 (1100) 800〜1000 (1200) 750〜950 (1050)
所要動力 kw
ps
3,7〜4,7(2,6)
5,0〜6,4(3,5)
4,6〜5,5 (2,6)
6,2〜7,5 (3,5)
5,4〜6,7 (2,9)
7,3〜9,1 (3,9)
Vプーリー mm 229(B−2) 229(B−2) 229(B−2)
吸水ホース mm×m 25×3,6
(ストレーナ付き)
Ф25×3,6
(ストレーナ付き)
Ф25×3,6
(ストレーナ付き)
排水ホース mm×m Ф19×3,6 Ф19×3,6 Ф19×3,6
元コックネジ G3/8 G2 G3/8 G2 G3/8 G2
灌水口ネジ Rc3/4×2 Rc3/4×2 Rc3/4×2
販売価格(税込) ¥178,500− ¥185,850− ¥201,600−
